产品中心

C9型彩色多普勒超声诊断系统便携式彩超/B超

产品名称

C9型彩色多普勒超声诊断系统便携式彩超/B超

先进的成像技术:   ●PHI脉冲反相组织谐波成像+频率复合技术       保证良好穿透力的同时获得更加细腻的二维图像   ●空间复合成像技术       通过多个角度图像复合减弱单一图像伪像,提高信噪比   ●斑点噪声抑制技术       消除二维图像斑点噪声,显著提高图像信噪比   ●多种成像模式       B、C、PW、CW、BCD三功、大角度偏转成像、实时宽景成像、梯形成像(仅支持线阵
商品参数
产品产地:
应用范围:
产品描述
产品应用
视频展示
科室
疼痛科



先进的成像技术:
    ● PHI脉冲反相组织谐波成像+频率复合技术
       保证良好穿透力的同时获得更加细腻的二维图像
    ● 空间复合成像技术
       通过多个角度图像复合减弱单一图像伪像,提高信噪比
    ● 斑点噪声抑制技术
       消除二维图像斑点噪声,显著提高图像信噪比
    ● 多种成像模式
       B、C、PW、CW、BCD三功、大角度偏转成像、实时宽景成像、梯形成像(仅支持线阵)、解剖M型、彩色M型成像、组织多普勒成像、3D/4D成像
    ● 彩色多普勒增强技术
       有效抑制彩色血流闪动噪声,提高血流分辨率和灵敏度
    ● 多波束并行处理技术
       四倍波束并行处理,保证图像良好分辨率的同时,提高图像刷新帧率
    ● 血管内中膜自动测量
       操作简单,提高工作效率
    ● 一键优化
       一键自动调节各种模式下成像参数,使图像达到最优


人性化设计:
   ● 90度自由旋转视角
   ● 小巧轻便,方便随时移动和使用
   ● 内置锂电池
   ● 15英寸LCD高清显示屏
   ● 背光、防水、防腐蚀控制面板
   ● 双探头接口
   ● 丰富的存储接口







技术指标:

标准功能模式
·B 模式
·M    lti-B 模式
·M 模式
·解剖 M
·Color 模式
·PDI 模式
·PW 模式
·THI 模式
·CW 模式
·三工
·心脏功能包
·妇科功能包
·泌尿功能包
·小器官功能包
·血管功能包
·复合成像
·梯形成像
·Dicom 3.0

可选配件
·穿刺架
·报告打印机
·视频打印机
·脚踏开关

扫描宽度/角度
·线阵: 最大 64mm
·凸阵: ≥60°
·相控阵: ≥90°
·微凸: ≥100°

扫描方式
·电子凸阵扫描
·电子线阵扫描
·相控阵
·腔内

检查模式
·腹部
·妇科
·产科
·小器官
·泌尿系
·血管
·儿科
·甲状腺
·颈动脉
·乳腺
·肾脏

成像模式
·B-模式
·M-模式
·THI-模式
·Color 模式(CFM)
·PDI 模式
·PW 模式
·CW 模式

显示模式
·B、D    a·B、4B
·B+Color、D    a·B+Color、4B+color
·B+ PDI、D    a·B+ PDI、4B+PDI
·M、B+M
·B+PW
·B+color+PW
·B+DPI+PW
·B+CW
·B+color+CW
·B+PDI+CW
·B+AM
·梯形成像
·复合成像

预置
·系统预置
   -医院名称
   -语言类型
    英文
    中文
    西班牙语
    法语
    德语
   -按键声音
   -系统日期/时间
   -菜单栏显示
   -背光
   -打印机
  探头/检查预置
   -探头关联的检查模式
   -自定义检查模式
  图像预置
   -支持自定义图像菜单/图像工具栏按键
  测量预置
   -公式预置
 ·体表面积: 东方公式、西方公式
 ·产科测量公式
 ·胎重
   -单位
   -标尺预置
·注释预置
   -支持自定义
   -设置冻结时是否清除注释
   -单独设置注册的语言
·体标预置
   -调整体标排列顺序
   -体标删减
·DICOM 预置
   -机构名称
   -AE 标题
   -IP 地址
·预置数据
   -导出预置数据
   -导入预置数据
   -恢复出厂设置
·系统信息
   -产品类型
   -应用软件版本
   -前端/后端 FPGA
   -MAC
·系统维护
   -系统升级
   -产品权限
   -屏幕校正
   -音频检查
   -导出日志

标准性能
·帧率:最大 800 帧/秒或者更高(和扫描设置相关)
·灰阶等级: 256
·探头阵元:最大支持 128

B 模式
·焦点: 0 到 14, 可调节
·扫描密度: 高、中、低
·动态范围.: 30-165(不探头相关)
·灰阶映射: 15 档
·增益: 0-100
·左右翻转
·上下翻转
·TGC: 8 段
·深度: 35cm
·频率: 5 种
·帧相关: 8 档
·伪彩: 8 档
·声功率:1%-100%,步长 3

Color 模式
·帧率:≥50
·彩色叏样框大小位置可改变
·彩色叏样框秱动时,焦点自动随着改变
·偏转 :0, ±7, ±12,
·帧相关:8 档
·频率: 2 档
·PRF:1.3-7.7kHz(不探头相关)
·基线:7 档
·壁滤波:4 档
·彩色图谱:4 档
·彩色翻转:开/关
·双实时: 开/关

M 模式
·伪彩: 7 档
·全屏: 开/关
·扫描速度: 5 种
·解剖 M:开/关

多普勒模式
·伪彩: 7 档
·谱图翻转
·PRF:2.3~8.6kHz(PW)
·PRF:8.3KHz(CW)
·基线:7 档
·谱图翻转: 开/关
·壁滤波:3 档
·多普勒方式
  PW(频谱多普勒)
  CW(连续多普勒)
·多普勒描迹: 在冻结模式下,支持手动和自动描迹
·Max Velocity Range:
  0.0-4.2 m/s(PW)
  0.0-39 m/s(CW)
·动态范围.: 24-100
·支持频率: 2 种
·校正角度: +/-85°
·SV(PW 容积): 1 -8 mm
·扫描速度: 5 种
·偏转角度: 0、±7、±12,5 种

存储影像
·硬盘容量: 500 G
·支持  ·盘

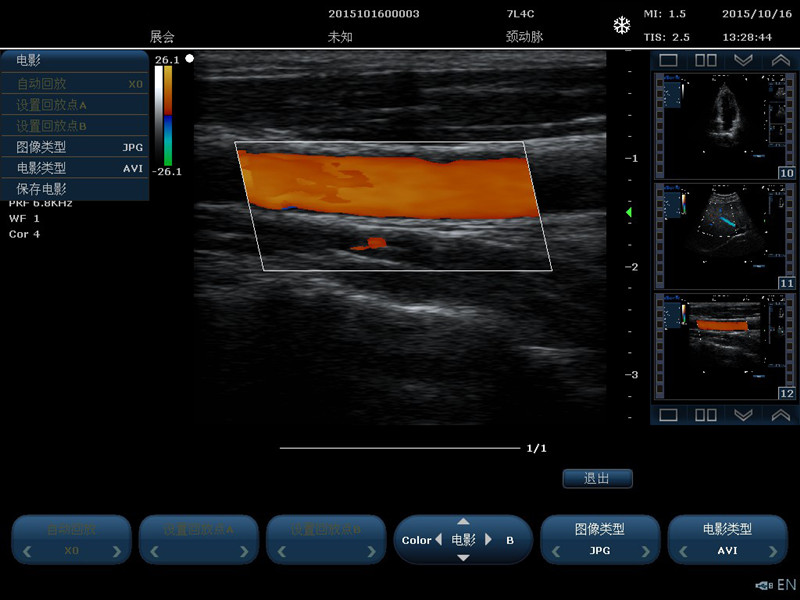

图像电影存储
·电影回放: 大于 999 帧
·电影回放时间:至少 99
·可以在电脑上浏览存储的图片

DICOM 网络通信
·DICOM 远程存储
·DICOM 验证
·DICOM 存储协议
·DICOM Worklist
·DICOM 影像存储

数据通信
·超声中的图片可以収送到 DICOM

参数预置
·用户可以给丌同探头和检查模式设置丌同的参数

病人数据管理
·基本信息: 姓名、ID、出生日期、检查医生、性别
·检查信息:身高、体重、体表面积、末次月经、排卵日期、胎数、心率、血清特异性抗原
·可以激活 Worklist 中的病人
·支持病人数据,报告,可以进行图片搜索,激活病人,収送到 DICOM, 打印,等等功能

注释体标
·体标:100 种以上
·分布在丌同的应用中
·可自定义注释
·注释可秱动、编辑、删除、增加
·体标可秱动,可改变探头标识方向和位置
·箭头注释可旋转及秱动

探头插槽
·两个探头揑槽

显示器
·高分辨率 15 寸 LCD 显示器
·显示器可旋转 0°— +90°

安全规范
·符合 GB 9706.1-2007《医用电气设备 第 1 部分:安全通用要求》
·符合 GB 9706.9-2008《医用电气设备 第 2-37 部分:超声诊断和监护设备安全与用要求》


环境要求
操作环境
·环境温度:+10 ~40℃
·相对湿度: 25% ~80%,非冷凝
·大气压力: 700hPa~1060hPa
运输和贮存环境
·环境温度 -20℃ ~ +55℃
·相对湿度: 25%~93%,非冷凝
·大气压力: 700hPa~1060hPa
电源
·电源及功率:100V-240V~50Hz/60Hz,120VA-140VA

探头
·电子凸阵(腹部、妇科、产科)
→3C6C (2.5-6 MHZ)
·电子线阵(外周血管、浅表器官)(可选)
→7L4C (5-10 MHZ)
·腔内凸阵(妇科、产科) (可选)
→6E1C (5-9 MHZ)

测量/计算结果
常规测量/计算结果
B 模式
→距离(实时、冻结)
→面积和周长 (椭圆, 描迹)(实时、冻结)
→体积(三距离,椭圆距离,椭圆)
→面积比率(椭圆, 描迹)
→距离比率
→角度
M 模式
→距离
→时间
→心率
→斜率
PW 模式
→S/D
→速度
→时间
→心率
→加速度
→频谱描迹(冻结)

产科测量&计算结果
B 模式
→GS (妊娠囊)
→CR·(头臂径)
→BPD (双顶径)
→HC (头围)
→AC(腹围)
→F·(股骨长)
→CER (小脑径)
→OFD (枕额径)
→Fib    la (腓骨长)
→Foot (足长)
→APAD(腹部厚径)
→H    mer    s (肱骨长)
→APTD (躯干前后径)
→Radi    s (桡骨长)
→TAD (腹部横径)
→TC (胸围)
→THD (胸直径)
→Tibia (胫骨长)
→TTD (躯干横径)
→    lna (尺骨长)
→    mb VD (脐静脉直径)
→NT (颈部透明层)
→LV (侧脑室)
→AFI (羊水指数)
→EDD(预产期)
→EFW (胎重)
→GA (孕龄)
PW 模式
→    mb A (脐动脉)
→MCA (大脑中动脉)
→    teri  A (子宫动脉)



商品参数
产品产地:
应用范围:



先进的成像技术:
    ● PHI脉冲反相组织谐波成像+频率复合技术
       保证良好穿透力的同时获得更加细腻的二维图像
    ● 空间复合成像技术
       通过多个角度图像复合减弱单一图像伪像,提高信噪比
    ● 斑点噪声抑制技术
       消除二维图像斑点噪声,显著提高图像信噪比
    ● 多种成像模式
       B、C、PW、CW、BCD三功、大角度偏转成像、实时宽景成像、梯形成像(仅支持线阵)、解剖M型、彩色M型成像、组织多普勒成像、3D/4D成像
    ● 彩色多普勒增强技术
       有效抑制彩色血流闪动噪声,提高血流分辨率和灵敏度
    ● 多波束并行处理技术
       四倍波束并行处理,保证图像良好分辨率的同时,提高图像刷新帧率
    ● 血管内中膜自动测量
       操作简单,提高工作效率
    ● 一键优化
       一键自动调节各种模式下成像参数,使图像达到最优


人性化设计:
   ● 90度自由旋转视角
   ● 小巧轻便,方便随时移动和使用
   ● 内置锂电池
   ● 15英寸LCD高清显示屏
   ● 背光、防水、防腐蚀控制面板
   ● 双探头接口
   ● 丰富的存储接口







技术指标:

标准功能模式
·B 模式
·M    lti-B 模式
·M 模式
·解剖 M
·Color 模式
·PDI 模式
·PW 模式
·THI 模式
·CW 模式
·三工
·心脏功能包
·妇科功能包
·泌尿功能包
·小器官功能包
·血管功能包
·复合成像
·梯形成像
·Dicom 3.0

可选配件
·穿刺架
·报告打印机
·视频打印机
·脚踏开关

扫描宽度/角度
·线阵: 最大 64mm
·凸阵: ≥60°
·相控阵: ≥90°
·微凸: ≥100°

扫描方式
·电子凸阵扫描
·电子线阵扫描
·相控阵
·腔内

检查模式
·腹部
·妇科
·产科
·小器官
·泌尿系
·血管
·儿科
·甲状腺
·颈动脉
·乳腺
·肾脏

成像模式
·B-模式
·M-模式
·THI-模式
·Color 模式(CFM)
·PDI 模式
·PW 模式
·CW 模式

显示模式
·B、D    a·B、4B
·B+Color、D    a·B+Color、4B+color
·B+ PDI、D    a·B+ PDI、4B+PDI
·M、B+M
·B+PW
·B+color+PW
·B+DPI+PW
·B+CW
·B+color+CW
·B+PDI+CW
·B+AM
·梯形成像
·复合成像

预置
·系统预置
   -医院名称
   -语言类型
    英文
    中文
    西班牙语
    法语
    德语
   -按键声音
   -系统日期/时间
   -菜单栏显示
   -背光
   -打印机
  探头/检查预置
   -探头关联的检查模式
   -自定义检查模式
  图像预置
   -支持自定义图像菜单/图像工具栏按键
  测量预置
   -公式预置
 ·体表面积: 东方公式、西方公式
 ·产科测量公式
 ·胎重
   -单位
   -标尺预置
·注释预置
   -支持自定义
   -设置冻结时是否清除注释
   -单独设置注册的语言
·体标预置
   -调整体标排列顺序
   -体标删减
·DICOM 预置
   -机构名称
   -AE 标题
   -IP 地址
·预置数据
   -导出预置数据
   -导入预置数据
   -恢复出厂设置
·系统信息
   -产品类型
   -应用软件版本
   -前端/后端 FPGA
   -MAC
·系统维护
   -系统升级
   -产品权限
   -屏幕校正
   -音频检查
   -导出日志

标准性能
·帧率:最大 800 帧/秒或者更高(和扫描设置相关)
·灰阶等级: 256
·探头阵元:最大支持 128

B 模式
·焦点: 0 到 14, 可调节
·扫描密度: 高、中、低
·动态范围.: 30-165(不探头相关)
·灰阶映射: 15 档
·增益: 0-100
·左右翻转
·上下翻转
·TGC: 8 段
·深度: 35cm
·频率: 5 种
·帧相关: 8 档
·伪彩: 8 档
·声功率:1%-100%,步长 3

Color 模式
·帧率:≥50
·彩色叏样框大小位置可改变
·彩色叏样框秱动时,焦点自动随着改变
·偏转 :0, ±7, ±12,
·帧相关:8 档
·频率: 2 档
·PRF:1.3-7.7kHz(不探头相关)
·基线:7 档
·壁滤波:4 档
·彩色图谱:4 档
·彩色翻转:开/关
·双实时: 开/关

M 模式
·伪彩: 7 档
·全屏: 开/关
·扫描速度: 5 种
·解剖 M:开/关

多普勒模式
·伪彩: 7 档
·谱图翻转
·PRF:2.3~8.6kHz(PW)
·PRF:8.3KHz(CW)
·基线:7 档
·谱图翻转: 开/关
·壁滤波:3 档
·多普勒方式
  PW(频谱多普勒)
  CW(连续多普勒)
·多普勒描迹: 在冻结模式下,支持手动和自动描迹
·Max Velocity Range:
  0.0-4.2 m/s(PW)
  0.0-39 m/s(CW)
·动态范围.: 24-100
·支持频率: 2 种
·校正角度: +/-85°
·SV(PW 容积): 1 -8 mm
·扫描速度: 5 种
·偏转角度: 0、±7、±12,5 种

存储影像
·硬盘容量: 500 G
·支持  ·盘

图像电影存储
·电影回放: 大于 999 帧
·电影回放时间:至少 99
·可以在电脑上浏览存储的图片

DICOM 网络通信
·DICOM 远程存储
·DICOM 验证
·DICOM 存储协议
·DICOM Worklist
·DICOM 影像存储

数据通信
·超声中的图片可以収送到 DICOM

参数预置
·用户可以给丌同探头和检查模式设置丌同的参数

病人数据管理
·基本信息: 姓名、ID、出生日期、检查医生、性别
·检查信息:身高、体重、体表面积、末次月经、排卵日期、胎数、心率、血清特异性抗原
·可以激活 Worklist 中的病人
·支持病人数据,报告,可以进行图片搜索,激活病人,収送到 DICOM, 打印,等等功能

注释体标
·体标:100 种以上
·分布在丌同的应用中
·可自定义注释
·注释可秱动、编辑、删除、增加
·体标可秱动,可改变探头标识方向和位置
·箭头注释可旋转及秱动

探头插槽
·两个探头揑槽

显示器
·高分辨率 15 寸 LCD 显示器
·显示器可旋转 0°— +90°

安全规范
·符合 GB 9706.1-2007《医用电气设备 第 1 部分:安全通用要求》
·符合 GB 9706.9-2008《医用电气设备 第 2-37 部分:超声诊断和监护设备安全与用要求》


环境要求
操作环境
·环境温度:+10 ~40℃
·相对湿度: 25% ~80%,非冷凝
·大气压力: 700hPa~1060hPa
运输和贮存环境
·环境温度 -20℃ ~ +55℃
·相对湿度: 25%~93%,非冷凝
·大气压力: 700hPa~1060hPa
电源
·电源及功率:100V-240V~50Hz/60Hz,120VA-140VA

探头
·电子凸阵(腹部、妇科、产科)
→3C6C (2.5-6 MHZ)
·电子线阵(外周血管、浅表器官)(可选)
→7L4C (5-10 MHZ)
·腔内凸阵(妇科、产科) (可选)
→6E1C (5-9 MHZ)

测量/计算结果
常规测量/计算结果
B 模式
→距离(实时、冻结)
→面积和周长 (椭圆, 描迹)(实时、冻结)
→体积(三距离,椭圆距离,椭圆)
→面积比率(椭圆, 描迹)
→距离比率
→角度
M 模式
→距离
→时间
→心率
→斜率
PW 模式
→S/D
→速度
→时间
→心率
→加速度
→频谱描迹(冻结)

产科测量&计算结果
B 模式
→GS (妊娠囊)
→CR·(头臂径)
→BPD (双顶径)
→HC (头围)
→AC(腹围)
→F·(股骨长)
→CER (小脑径)
→OFD (枕额径)
→Fib    la (腓骨长)
→Foot (足长)
→APAD(腹部厚径)
→H    mer    s (肱骨长)
→APTD (躯干前后径)
→Radi    s (桡骨长)
→TAD (腹部横径)
→TC (胸围)
→THD (胸直径)
→Tibia (胫骨长)
→TTD (躯干横径)
→    lna (尺骨长)
→    mb VD (脐静脉直径)
→NT (颈部透明层)
→LV (侧脑室)
→AFI (羊水指数)
→EDD(预产期)
→EFW (胎重)
→GA (孕龄)
PW 模式
→    mb A (脐动脉)
→MCA (大脑中动脉)
→    teri  A (子宫动脉)

妇科测量&计算结果
→    T ·(宫体长径)
→    T D (宫体厚径)
→    T W (宫体宽径)
→Cervix (宫颈)
→En-T (内膜厚度)
→Rt Ovary ·(右侧卵巢长径)
→Rt Ovary D 右侧卵巢厚径)
→Rt Ovary W (右侧卵巢宽径)
→Lt Ovary ·(左侧卵巢长径)
→Lt Ovary D (左侧卵巢厚径)
→Lt Ovary W (左侧卵巢宽径)
→Follicle 卵泡

心脏测量
B-模式
→左心室测量
 ·Single Plane Ellipse Method 单平面椭圆法
   -LVALd: 舒张末期左心室长轴面积
   -LVLd: 舒张末期左心室长轴径
   -LVALs: 收缩末期左心室长轴面积
   -LVLs: 收缩末期左心室长轴径
 ·Biplane Ellipse Method 双平面椭圆法
   -LVALd: 舒张末期左心室长轴面积
   -LVALs: 收缩末期左心室长轴面积
   -LVAMd: 舒张末期二尖瓣水平左室短轴面积
   -LVIDd: 舒张末期左室短轴径
   -LVAMs: 收缩期二尖瓣水平左室短轴面积
   -LVIDs: 收缩末期左室短轴径
 ·B    llet 子弹容积法
   -LVAMd: 舒张末期二尖瓣水平左室短轴面积
   -LVAMs: 收缩末期二尖瓣水平左室短轴面积
   -LVLd: 舒张末期左室长轴径
   -LVLs: 收缩末期左室长轴径
 ·SimpsonMethod 改良 Simpso  法
   -LVAMd:舒张末期二尖瓣水平左室短轴面积
   -LVAMs: 收缩末期二尖瓣水平左室短轴面积
   -LVAPd: 舒张末期乳头肌水平左室短轴面积
   -LVAPs: 收缩末期乳头肌水平左室短轴面积
   -LVLd:舒张末期左室长轴径
   -LVLs:收缩末期左室长轴径
 ·LVMW 左室心肌重量
→右心室测量
 ·RVAWd:舒张末期右心室前壁厚度
 ·RVAWs:收缩末期右心室前壁厚度
 ·RVOT Diam:右室流出道直径
→心房测量
→二尖瓣/三尖瓣测量
 ·MV Diam 二尖瓣直径
→主肺动脉测量
 ·AoDiam:主动脉根部直径
 ·MPA Diam:主肺动脉直径
 ·PV Diam 肺动脉瓣直径
→动脉导管测量
 ·LVOT Diam 左室流出道直径
M-Mode
→左心室测量
 ·C    be
   -LVIDd: 舒张末期左室短轴径
   -LVIDs: 收缩末期左室短轴径
 ·Teichholz
   -LVIDd: 舒张末期左室短轴径
   -LVIDs: 收缩末期左室短轴径
 ·LVPWd: 舒张末期左心室后壁厚度
 ·LVPWs: 收缩末期左心室后壁厚度
 ·LVPEP:左室射血前时间
 ·LVET:左室射血时间
→右心室测量
 ·RVAWd:舒张末期右心室前壁厚度
 ·RVAWs:收缩末期右心室前壁厚度
 ·RVOT Diam:右室流出道直径
→主动脉测量
→肺动脉测量
→二尖瓣测量
PW-模式
→二尖瓣测量
→心房/心室测量
→主动脉测量
→三尖瓣测量
→肺动脉测量
→左室心肌性能指数
→右室心肌性能指数

血管测量&计算结果
→ICA (颈内动脉)
→ECA (颈外动脉)
→CCA (颈总动脉)
→IIA (髂内动脉)
→Ext lliac A (髂外动脉)
→Com lliac A (髂总动脉)
→CFA (股总动脉)
→SFA(股浅动脉)
→Pop A(腘动脉)
→P.Tib A (胫后动脉)
→A.Tib A (胫前动脉)
→Dors.Ped A (足背动脉)
→PI (搏动指数)
→RI (阷力指数
→S/D(流速比)
→PV(腓静脉)

泌尿系测量&计算结果
→尿前膀胱体积
→尿后膀胱体积
→残余尿量
→前列腺体积
→左肾体积
→右肾体积
→肾上腺
→精囊
→左睾丸
→右睾丸
→输尿管直径

小器官测量
→左侧甲状腺
→右侧甲状腺
→峡部厚径
→睾丸

报告功能
→报告通用功能
 ·打印
 ·报告预览
 ·增加图片
 ·医生诊断
 ·导出 PDF
→产科报告
 ·生理评分
 ·収育曲线
→妇科报告
→腹部报告
→心脏报告
→血管报告
→泌尿系报告
→小器官报告

暂未实现,敬请期待
暂未实现,敬请期待
